کپسول کامپوزیت 6.8 لیتری SEFIC؛ مشخصات فنی، کاربرد و راهنمای خرید

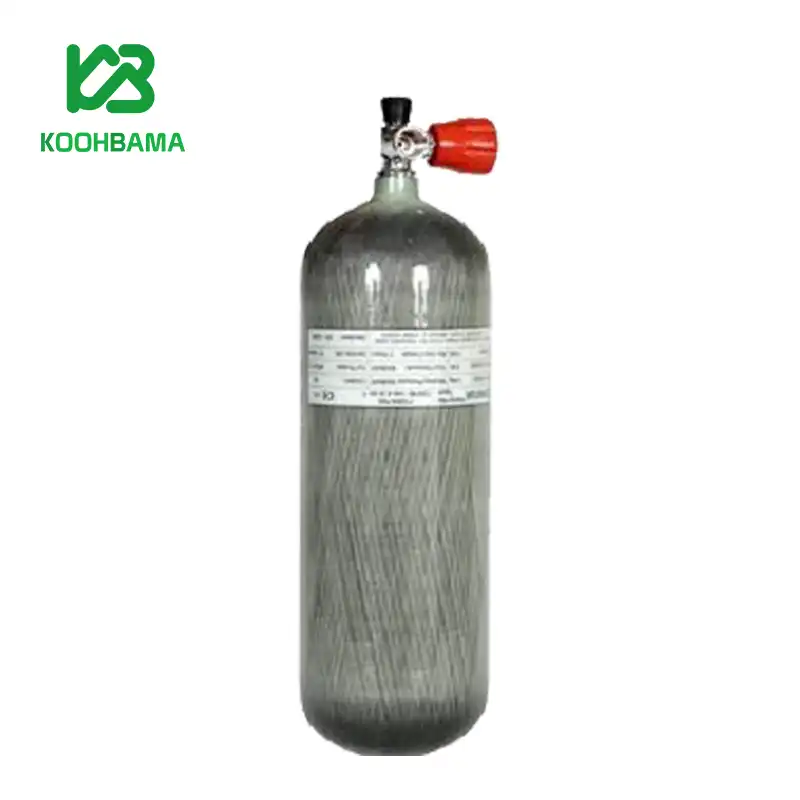

معرفی کپسول کامپوزیت 6.8 لیتری SEFIC

کپسول کامپوزیت 6.8 لیتری SEFIC یک مخزن قابل حمل برای ذخیره هوای فشرده در فشار بالا است که ساختار آن از یک لایه داخلی آلومینیومی و تقویت کننده الیاف کامپوزیت تشکیل می شود. در این نوع سیلندرها، لایه الیافی که معمولا از فیبر کربن و رزین ساخته می شود، مقاومت لازم برای تحمل فشار داخلی را تامین می کند و پوسته فلزی داخلی نقش محفظه نگهدارنده گاز را بر عهده دارد. ترکیب این دو ماده باعث می شود وزن مخزن در مقایسه با بسیاری از سیلندرهای فولادی هم ظرفیت کمتر باشد و جابه جایی آن آسان تر انجام شود.

مدل 6.8 لیتری SEFIC برای نگهداری هوای فشرده با فشار کاری 300 بار طراحی شده است. در اطلاعات منتشر شده از سوی سازنده، فشار تست این مدل 450 بار، قطر بدنه 157 میلی متر، ارتفاع بدنه بدون در نظر گرفتن شیر 530 میلی متر و وزن خالی حدود 3.9 کیلوگرم اعلام شده است. این مشخصات در صفحه رسمی محصول SEFIC و چند عرضه کننده خارجی نیز دیده می شود. صفحه محصول وِلتورا برای کالای مورد بررسی، طول 62 سانتی متر با شیر، قطر 15.7 سانتی متر و وزن پرشده 6.7 کیلوگرم را درج کرده است. با این حال، در بخش توضیحات همان صفحه وزن 8 کیلوگرم نیز دیده می شود که با اطلاعات دیگر یکسان نیست و بهتر است پیش از خرید از فروشنده استعلام شود.

این کپسول در صفحه محصول وِلتورا برای استفاده در شارژ تفنگ های بادی PCP معرفی شده است. با این وجود، سازنده در مشخصات خانواده سیلندر 6.8 لیتری خود به کاربردهایی مانند دستگاه تنفسی مستقل، تجهیزات تنفسی و آتش نشانی نیز اشاره می کند. بنابراین هنگام انتخاب، باید کاربرد دقیق، نوع گاز مجاز، استاندارد درج شده روی بدنه، نوع شیر و سازگاری اتصالات بررسی شود. شباهت حجم و فشار کاری به تنهایی به معنی سازگاری قطعی با هر دستگاه یا سامانه شارژ نیست.

مشخصات فنی کپسول کامپوزیت 6.8 لیتری SEFIC

شناخت مشخصات فنی پیش از خرید اهمیت زیادی دارد؛ زیرا سیلندر فشار بالا یک مخزن معمولی نیست و انتخاب آن باید بر اساس فشار مجاز، ظرفیت، نوع اتصال و وضعیت تاییدیه انجام شود. اطلاعات زیر از صفحه محصول وِلتورا و مشخصات منتشر شده توسط SEFIC گردآوری شده است. در مواردی که اطلاعات دو منبع با یکدیگر تفاوت دارند، اختلاف به صورت جداگانه توضیح داده شده است.

باید توجه داشت که مشخصات درج شده در جدول به معنی تایید مستقل تمام ویژگی ها برای هر نمونه موجود در بازار نیست. برای مثال، وزن واقعی ممکن است با توجه به نوع شیر، مانومتر، محافظ بدنه و متعلقات نصب شده تغییر کند. همچنین عبارت 6.8 لیتر به ظرفیت آبی مخزن اشاره دارد؛ یعنی حجمی که فضای داخلی سیلندر در شرایط اندازه گیری مشخص در اختیار دارد، نه حجم ظاهری بدنه و نه وزن هوای داخل آن.

ظرفیت 6.8 لیتر چه معنایی دارد؟

ظرفیت 6.8 لیتر در سیلندرهای گاز معمولا به ظرفیت آبی یا Water Capacity گفته می شود. این عدد نشان می دهد اگر فضای داخلی مخزن با آب پر شود، چه حجمی از آب در آن جای می گیرد. ظرفیت آبی با حجم هوای آزاد قابل استفاده یکسان نیست؛ زیرا هوای داخل مخزن تحت فشار بسیار بالاتری از فشار محیط ذخیره می شود.

در یک محاسبه ساده و نظری، اگر مخزنی با ظرفیت آبی 6.8 لیتر تا فشار 300 بار پر شود، حجم معادل هوای آزاد آن در فشار نزدیک به یک بار می تواند در حدود 2040 لیتر برآورد شود. این مقدار از ضرب ظرفیت در فشار مطلق تقریبی به دست می آید و با عدد ظرفیت ذخیره سازی اعلام شده در اطلاعات سازنده همخوانی دارد. با این حال، مقدار واقعی هوای قابل برداشت به دمای گاز، فشار باقی مانده در مخزن، شرایط پرکردن، ضریب تراکم پذیری هوا و محدودیت های عملیاتی بستگی دارد. بنابراین نباید عدد 2040 لیتر را حجم تضمین شده هوای قابل مصرف در تمام شرایط دانست.

برای استفاده در شارژ تجهیزات PCP، ظرفیت بیشتر می تواند تعداد دفعات شارژ را افزایش دهد؛ اما تعداد دقیق شارژها به حجم مخزن تفنگ، فشار شروع و پایان، فشار مورد نیاز تفنگ و میزان هوای باقی مانده در سیلندر وابسته است. برای نمونه، یک مخزن تفنگ با ظرفیت داخلی متفاوت، در هر بار شارژ مقدار هوای متفاوتی دریافت می کند. از این رو نمی توان فقط با دانستن ظرفیت 6.8 لیتری کپسول، تعداد مشخصی شارژ برای همه تفنگ ها اعلام کرد.

فشار کاری 300 بار و فشار تست 450 بار

یکی از مهم ترین مشخصات این محصول فشار کاری 300 بار است. فشار کاری یا Working Pressure حداکثر فشاری است که مخزن برای کار عادی و در محدوده طراحی خود مجاز به تحمل آن است. این عدد باید معیار اصلی کاربر هنگام پر کردن سیلندر باشد. پر کردن مخزن بالاتر از فشار کاری مجاز، حتی اگر در کوتاه مدت نشانه ظاهری از خرابی دیده نشود، اقدامی خطرناک و خارج از محدوده استفاده تعریف شده است.

فشار تست 450 بار به فشار مورد استفاده در آزمون های مشخص ارزیابی سیلندر اشاره دارد. این فشار برای بررسی عملکرد و یکپارچگی مخزن در شرایط آزمون تعریف می شود و به هیچ عنوان فشار مجاز برای استفاده روزمره نیست. تفاوت فشار کاری و فشار تست باید کاملا جدی گرفته شود: کاربر نباید تصور کند چون مخزن در کارخانه یا مرکز آزمون با فشار 450 بار آزمایش شده، می تواند آن را تا این مقدار پر کند. حد مجاز پر کردن این مدل همان فشار کاری درج شده روی بدنه و مدارک معتبر آن است؛ یعنی 300 بار، مشروط به اینکه مشخصات نمونه واقعی نیز همین مقدار را تایید کند.

در صفحه رسمی SEFIC، برای مدل 6.8 لیتری فشار کاری 300 بار و فشار تست 450 بار ذکر شده است. همین مقادیر در اطلاعات فروشندگان دیگر نیز تکرار شده اند. با این حال، هنگام تحویل کالا باید پلاک مشخصات، حکاکی های بدنه و مدارک همان سیلندر بررسی شود. اگر اطلاعات روی بدنه با صفحه فروش تفاوت دارد، ملاک باید مشخصات تایید شده روی خود سیلندر و اسناد سازنده باشد و تا زمان روشن شدن موضوع نباید مخزن را پر کرد.

ساختار آلومینیومی و فیبر کربن

در ساختار سیلندر کامپوزیت SEFIC، آلومینیوم در بخش داخلی قرار دارد و لایه تقویت کننده کامپوزیتی روی آن پیچیده می شود. لایه داخلی، محفظه اصلی نگهداری هوا را تشکیل می دهد و لایه بیرونی فیبر کربن با رزین، استحکام مکانیکی مورد نیاز برای تحمل فشار را فراهم می کند. این ساختار با سیلندر فولادی یکپارچه تفاوت دارد؛ زیرا در مخزن فولادی، بدنه فلزی به تنهایی بخش اصلی تحمل فشار را بر عهده می گیرد، اما در مخزن کامپوزیت، عملکرد مجموعه ای از لایه ها اهمیت دارد.

فیبر کربن به دلیل نسبت بالای استحکام به وزن در صنایع مختلف از جمله تجهیزات فشار بالا، هوافضا و تجهیزات ورزشی استفاده می شود. در یک سیلندر کامپوزیت، الیاف درون ماتریس رزینی قرار می گیرند و با الگوی طراحی شده دور بدنه پیچیده می شوند. جهت الیاف، تعداد لایه ها، کیفیت رزین، روش پخت و کنترل کیفیت تولید بر عملکرد نهایی تاثیر می گذارند. به همین دلیل، صرف درج عبارت فیبر کربن روی یک محصول برای ارزیابی کیفیت آن کافی نیست و باید استاندارد و تاییدیه ساخت نیز بررسی شود.

مزیت مهم چنین ساختاری کاهش وزن نسبت به بسیاری از مخازن فلزی هم ظرفیت است. طبق اطلاعات سازنده، وزن خالی مدل 6.8 لیتری SEFIC حدود 3.9 کیلوگرم است. این عدد در مقایسه با نمونه های فولادی هم ظرفیت می تواند حمل و جابه جایی را آسان تر کند. با این حال، وزن کمتر به معنی بی نیازی از مراقبت نیست. لایه کامپوزیت در برابر برخی آسیب های موضعی، ضربه شدید، خراش عمیق، حرارت نامناسب و تماس با مواد شیمیایی ناسازگار حساس است و صدمه به آن ممکن است از بیرون به سادگی قابل تشخیص نباشد.

نقش شیر و مانومتر در عملکرد کپسول

شیر، قطعه ای است که باز و بسته کردن مسیر خروج هوا و اتصال تجهیزات را ممکن می کند. شیر باید برای فشار کاری 300 بار مناسب باشد و از نظر نوع رزوه، استاندارد اتصال، جنس، وضعیت آب بندی و سازگاری با تجهیزات مصرف کننده بررسی شود. استفاده از شیری که صرفا از نظر ظاهری به مخزن متصل می شود اما برای فشار یا نوع گاز مورد نظر تایید نشده است، قابل قبول نیست.

مانومتر یا فشارسنج، فشار داخل سیلندر را نمایش می دهد. وجود نشانگر فشار روی این مدل به کاربر کمک می کند وضعیت مخزن را در زمان نگهداری و استفاده بررسی کند. با این حال، مانومتر نیز قطعه ای مکانیکی است و ممکن است در اثر ضربه، فرسودگی یا خرابی دقت خود را از دست بدهد. اگر عقربه به صورت غیرعادی حرکت می کند، در نقطه صفر قرار نمی گیرد، شیشه آن شکسته است یا نشتی در محل اتصال دیده می شود، باید استفاده متوقف و موضوع توسط فرد متخصص بررسی شود.

در زمان خرید، باید مشخص شود شیر و مانومتر همراه کالا هستند یا خیر، فشار نامی هر دو قطعه چقدر است و آیا مدارک یا نشانگرهای لازم را دارند. صفحه وِلتورا وجود شیر 300 بار و مانومتر را برای محصول ذکر کرده است. با وجود این، بهتر است خریدار هنگام دریافت کالا از کامل بودن متعلقات و مطابقت مشخصات حک شده روی شیر با فشار کاری سیلندر اطمینان پیدا کند.

کاربرد کپسول کامپوزیت 6.8 لیتری SEFIC در تجهیزات PCP

تفنگ های بادی PCP از هوای فشرده ذخیره شده در مخزن داخلی استفاده می کنند. برای شارژ این مخزن، کاربر به منبع هوای فشرده و اتصال سازگار نیاز دارد. کپسول ذخیره هوای پرفشار می تواند به عنوان منبع شارژ قابل حمل یا مخزن واسطه مورد استفاده قرار گیرد؛ اما این کار تنها زمانی درست است که فشار کاری، کیفیت هوا، شیر، رابط و روش انتقال با دستورالعمل سازنده تفنگ و تجهیزات شارژ هماهنگ باشد.

صفحه محصول وِلتورا این کپسول را برای شارژ انواع تفنگ های PCP معرفی کرده است. این کاربرد برای خریدارانی که از تفنگ بادی پیش شارژ استفاده می کنند اهمیت دارد، زیرا به جای حمل کمپرسور در هر موقعیت می توانند از یک مخزن ذخیره مناسب استفاده کنند. با این حال، سازنده SEFIC در صفحه مشخصات مدل 6.8 لیتری خود کاربرد اصلی را در دسته تجهیزات تنفسی و آتش نشانی نیز ذکر می کند. از این رو، برای استفاده در PCP باید سازگاری واقعی نمونه عرضه شده با تجهیزات شارژ تفنگ بادی تایید شود و نباید صرفا به عنوان محصول اکتفا کرد.

یکی از نکات مهم در سامانه PCP، استفاده از هوای فشرده تمیز و خشک است. رطوبت و آلودگی می توانند به شیرها، اورینگ ها، رگلاتورها و مخزن تفنگ آسیب بزنند. دستورالعمل برخی سازندگان تجهیزات شارژ PCP بر استفاده از هوای خشک و فیلترشده و کنترل فشار در حین شارژ تاکید دارد. همچنین باید از پر کردن مخزن تفنگ بالاتر از فشار مجاز اعلام شده توسط سازنده آن خودداری شود. فشار 300 بار کپسول به معنی مجاز بودن شارژ تمام تفنگ ها تا 300 بار نیست؛ فشار نهایی باید با حداکثر فشار مجاز مخزن همان تفنگ مطابقت داشته باشد.

برای اتصال کپسول به تفنگ یا شلنگ شارژ، ممکن است به رابط یا آداپتور مخصوص نیاز باشد. رزوه شیر، نوع اتصال سریع، شکل خروجی، فشار نامی شلنگ و سازگاری آب بندی باید پیش از استفاده بررسی شود. به کار بردن تبدیل های دست ساز، رزوه نامتناسب یا شلنگی که برای فشار 300 بار طراحی نشده است، خطرناک است. اگر کاربر درباره نوع اتصال مطمئن نیست، باید از فروشنده یا تعمیرکار مجاز بخواهد نوع دقیق رابط مورد نیاز را مشخص کند.

تفاوت ظرفیت مخزن با تعداد دفعات شارژ PCP

یکی از پرسش های رایج خریداران این است که یک کپسول 6.8 لیتری چند بار می تواند تفنگ PCP را شارژ کند. پاسخ به این پرسش بدون دانستن ظرفیت مخزن تفنگ و فشارهای مورد نیاز ممکن نیست. برای محاسبه تقریبی، باید حجم داخلی مخزن تفنگ، فشار اولیه آن، فشار نهایی مورد نظر و فشار قابل استفاده کپسول ذخیره در نظر گرفته شود. هرچه اختلاف فشار میان کپسول ذخیره و مخزن تفنگ کمتر شود، انتقال هوا دشوارتر خواهد شد و ممکن است شارژ کامل دیگر امکان پذیر نباشد.

برای مثال، کپسول ذخیره ممکن است در آغاز با فشار 300 بار پر شده باشد، اما با هر بار انتقال هوا فشار آن کاهش پیدا می کند. هنگامی که فشار کپسول به محدوده نزدیک فشار مورد نیاز مخزن تفنگ برسد، انتقال هوا کند یا متوقف می شود. به همین دلیل، نمی توان تمام هوای نظری موجود در کپسول را در عمل به مخزن تفنگ منتقل کرد. باقی ماندن فشار در کپسول نیز بخشی از محدودیت طبیعی استفاده از مخزن ذخیره است.

سرعت پر کردن نیز اهمیت دارد. انتقال سریع هوا می تواند باعث افزایش دمای مخزن گیرنده شود. برخی دستورالعمل های شارژ PCP توصیه می کنند پر کردن به آرامی انجام شود و فشار در طول فرآیند به طور پیوسته کنترل شود. افزایش دما می تواند روی عدد فشار نمایش داده شده اثر بگذارد؛ پس از سرد شدن، فشار ممکن است کاهش یابد. به همین دلیل، روش پر کردن باید مطابق دستورالعمل سازنده تجهیزات باشد و نباید برای رسیدن سریع به عدد دلخواه، شیر را ناگهانی باز کرد.

استاندارد EN 12245 و اهمیت تاییدیه ها

در مشخصات برخی عرضه کنندگان برای سیلندر 6.8 لیتری SEFIC به استاندارد EN 12245 اشاره شده است. این استاندارد اروپایی به سیلندرهای گاز کامپوزیت کاملا پیچیده شده مربوط می شود و الزامات مربوط به مواد، طراحی، ساخت، آزمون نمونه اولیه و بازرسی های تولید را پوشش می دهد. در این ساختارها، لایه های الیافی مانند شیشه، کربن یا آرامید درون ماتریس قرار می گیرند و روی لاینر فلزی یا غیرفلزی پیچیده می شوند. استاندارد یادشده چارچوبی برای ارزیابی طراحی و تولید سیلندر فراهم می کند.

ذکر نام یک استاندارد در صفحه فروش، به تنهایی برای اثبات تاییدیه همان نمونه کافی نیست. خریدار باید نشان استاندارد، شماره گواهی، نام نهاد صادرکننده، اطلاعات سازنده، شماره سریال و تاریخ ساخت را بررسی کند. در صورت امکان، باید تصویر خوانا از پلاک یا حکاکی بدنه و گواهی مربوط به همان سری ساخت دریافت شود. اگر فروشنده ادعای تاییدیه CE یا TPED دارد، لازم است مدارک مرتبط با همان مدل و تولیدکننده ارائه شود. گواهی یک محصول مشابه یا یک ظرفیت دیگر، جایگزین مدارک محصول مورد خرید نیست.

استاندارد ISO 11119-3 نیز برای برخی انواع سیلندرهای کامپوزیت کاملا پیچیده شده با لاینرهای غیر باربر یا بدون لاینر، الزامات مواد، طراحی، ساخت و آزمون زمان تولید را مشخص می کند. این استاندارد را نباید بدون بررسی نوع ساختار به هر سیلندر کامپوزیت تعمیم داد. مدل مورد بررسی SEFIC دارای لایه داخلی آلومینیومی معرفی شده است؛ برای تعیین دقیق نوع طبقه بندی فنی آن باید گواهی و مستندات سازنده بررسی شود.

عمر مفید 15 ساله و تاریخ تولید

در صفحه محصول وِلتورا زمان استفاده از سیلندر 15 سال پس از تاریخ تولید اعلام شده و تاریخ ساخت درج شده برای کالا 2022/11 است. اگر این تاریخ متعلق به همان نمونه تحویلی باشد و دستورالعمل سازنده نیز عمر طراحی 15 سال را تایید کند، پایان این بازه به طور تقریبی در نوامبر 2037 خواهد بود. با این حال، محاسبه تاریخ پایان عمر باید بر اساس پلاک اصلی سیلندر، شرایط استاندارد مربوط و تایید سازنده انجام شود.

عمر طراحی با ضمانت سلامت دائمی یا مجوز استفاده بدون بازرسی یکسان نیست. سیلندر ممکن است پیش از پایان عمر اسمی در اثر ضربه، حرارت، تماس شیمیایی، سقوط یا آسیب به لایه کامپوزیت از چرخه استفاده خارج شود. برعکس، صرف باقی بودن زمان تا پایان عمر درج شده نیز به معنی سالم بودن قطعی مخزن نیست. وضعیت ظاهری و سوابق استفاده باید در کنار تاریخ تولید بررسی شوند.

استاندارد ISO 11623 به بازرسی دوره ای و آزمون سیلندرهای کامپوزیت قابل حمل می پردازد و هدف آن بررسی یکپارچگی مخزن برای ادامه خدمت است. این استاندارد به انواع مختلف سیلندرهای کامپوزیت با لاینر آلومینیومی، فولادی یا غیرفلزی و همچنین برخی ساختارهای بدون لاینر مربوط می شود. زمان و روش بازرسی باید با توجه به مقررات محل استفاده، دستورالعمل سازنده و نوع سیلندر تعیین شود. نباید فاصله زمانی بازرسی یا آزمون را صرفا از روی تجربه عمومی یا اطلاعات یک سیلندر دیگر تعیین کرد.

نکات مهم برای بررسی بدنه پیش از استفاده

پیش از هر بار استفاده، ظاهر بدنه باید از نظر آسیب های قابل مشاهده بررسی شود. ترک، فرورفتگی، برآمدگی، خراش عمیق، ساییدگی غیرعادی، آثار سوختگی، تغییر رنگ ناشی از حرارت یا جداشدگی لایه های بیرونی از مواردی هستند که باید جدی گرفته شوند. در سیلندر کامپوزیت، آسیب لایه الیافی ممکن است بر توان تحمل فشار اثر بگذارد؛ بنابراین نباید با سنباده زدن، رنگ کردن یا پوشاندن محل آسیب تلاش کرد ظاهر مخزن را عادی نشان داد.

اگر کپسول از ارتفاع افتاده یا ضربه شدیدی به آن وارد شده است، حتی در صورتی که ترک آشکاری دیده نمی شود، باید پیش از استفاده مجدد توسط مرکز صلاحیت دار بررسی شود. همچنین صدای غیرعادی، نشتی از شیر، بوی غیرمعمول، حرکت غیرطبیعی مانومتر یا آسیب به محل اتصال از دلایل توقف استفاده هستند. تعمیر بدنه، تعویض شیر یا باز کردن اجزای فشار بالا نباید توسط افراد فاقد صلاحیت انجام شود.

تمیزکاری نیز باید با روش مناسب انجام شود. استفاده از حلال ها، مواد پاک کننده قوی، رنگ برها یا ابزار ساینده ممکن است به رزین، پوشش محافظ یا نشانه گذاری های بدنه آسیب بزند. استانداردهای بازرسی سیلندرهای کامپوزیت بر پاک سازی کنترل شده و حفظ شواهد آسیب تاکید دارند. برای تمیز کردن معمول، باید از روش مورد تایید سازنده استفاده شود و از اعمال فشار مکانیکی شدید یا مواد شیمیایی ناشناخته خودداری شود.

اصول ایمنی در پر کردن و تخلیه هوا

هوای فشرده در فشار 300 بار انرژی ذخیره شده زیادی دارد. آزاد شدن ناگهانی آن می تواند باعث حرکت شدید شلنگ، پرتاب قطعات، آسیب شنوایی یا جراحت شود. به همین دلیل، پر کردن کپسول باید فقط در مرکز یا سامانه مجاز و با تجهیزات مناسب انجام شود. کاربر نباید با اتصال مستقیم به کمپرسور نامتناسب، تغییر شیر یا استفاده از رابط های غیراستاندارد اقدام به پر کردن کند.

هنگام شارژ، فشار منبع و فشار مخزن باید قابل مشاهده باشند. اپراتور باید از فشار مجاز سیلندر، ظرفیت تجهیزات و سازگاری اتصالات مطمئن باشد. پر کردن باید با سرعت کنترل شده و طبق روش تعیین شده انجام شود. اگر نشتی، صدای غیرمعمول، داغ شدن بیش از حد، لرزش یا تغییر رفتار مانومتر مشاهده شد، فرآیند باید متوقف شود و بررسی تخصصی صورت گیرد.

برای استفاده در تجهیزات PCP، فقط هوای فشرده تمیز و خشک و سازگار با دستورالعمل سازنده تفنگ و مخزن باید به کار رود. استفاده از اکسیژن یا گازهای دیگر به جای هوا می تواند خطر آتش سوزی، انفجار یا آسیب جدی ایجاد کند. روغن و رطوبت نیز ممکن است برای برخی سامانه های فشار بالا نامناسب باشند. نباید هیچ ماده روان کننده یا گریسی را بدون تایید سازنده روی رزوه ها و اتصالاتی که با هوای پرفشار در تماس هستند استفاده کرد.

در زمان تخلیه فشار، شیر باید کنترل شده و مطابق دستورالعمل باز شود. قرار دادن دست یا صورت در مسیر خروجی هوا، باز کردن ناگهانی شیر و تلاش برای رفع نشتی در حالی که مخزن تحت فشار است، خطرناک است. در صورت نیاز به تعمیر یا تعویض قطعه، ابتدا باید مخزن به روش ایمن و توسط فرد متخصص از فشار خارج شود.

شرایط نگهداری و حمل کپسول کامپوزیت

کپسول باید در محل خشک، دارای تهویه مناسب و دور از منابع حرارت نگهداری شود. تابش مستقیم و طولانی مدت نور خورشید، مجاورت با شعله، سطوح داغ و محیط هایی با دمای خارج از محدوده مجاز می توانند برای بدنه و اجزای آن نامناسب باشند. محدوده دمای مجاز باید از روی پلاک یا سند همان سیلندر خوانده شود؛ زیرا نمی توان محدوده دمایی یک مدل مشابه را بدون تایید به این محصول نسبت داد.

برای جلوگیری از افتادن، بهتر است مخزن در جایگاه مناسب و با مهار مطمئن قرار گیرد. قرار دادن آزادانه کپسول در صندوق خودرو یا کنار ابزارهای سنگین می تواند خطر ضربه و آسیب ایجاد کند. هنگام حمل، از کشیدن بدنه روی زمین، برخورد با لبه های تیز و وارد کردن فشار به شیر خودداری شود. محافظ شیر در صورت توصیه سازنده باید نصب باشد و نباید از شیر به عنوان دستگیره حمل استفاده کرد.

کپسول نباید در معرض مواد خورنده، حلال های ناشناخته، روغن های ناسازگار یا آلودگی هایی قرار گیرد که ممکن است به لایه رزینی و پوشش بیرونی صدمه بزنند. در صورت آلودگی، روش تمیزکاری باید از دستورالعمل سازنده پیروی کند. همچنین بهتر است سوابق تاریخ تولید، بازرسی، آزمون، تعمیرات مجاز و هرگونه ضربه یا حادثه در پرونده محصول نگهداری شود.

مزایای کپسول کامپوزیت 6.8 لیتری SEFIC

مهم ترین مزیت این مدل، ترکیب ظرفیت 6.8 لیتر با فشار کاری 300 بار است. این ظرفیت برای کاربرانی که به ذخیره هوای فشرده قابل حمل نیاز دارند، می تواند تعادل مناسبی میان حجم ذخیره و ابعاد مخزن ایجاد کند. ظرفیت بالاتر نسبت به مخازن کوچک تر، امکان ذخیره هوای بیشتری فراهم می کند؛ در حالی که ابعاد آن هنوز برای جابه جایی و نگهداری قابل مدیریت است.

مزیت دوم، ساختار کامپوزیت با لایه تقویت کننده فیبر کربن است. وزن خالی حدود 3.9 کیلوگرم که در اطلاعات رسمی سازنده درج شده، جابه جایی را در مقایسه با بسیاری از سیلندرهای فولادی آسان تر می کند. البته وزن نهایی با شیر و متعلقات باید جداگانه بررسی شود و وزن پرشده با وزن خالی تفاوت دارد.

وجود شیر 300 بار و مانومتر در مشخصات صفحه وِلتورا نیز از نظر کاربری اهمیت دارد؛ زیرا کاربر برای استفاده به قطعات کنترلی و اتصال نیاز دارد. با این حال، کیفیت و اصالت این قطعات و انطباق آنها با فشار کاری باید هنگام تحویل بررسی شود. نشانگر فشار امکان پایش فشار داخلی را فراهم می کند، اما جایگزین بازرسی دوره ای و آزمون تخصصی نیست.

برند SEFIC در بازار سیلندرهای آلومینیومی و کامپوزیت فعالیت دارد و اطلاعات فنی مدل 6.8 لیتری آن در وب سایت سازنده منتشر شده است. وجود مشخصات قابل بررسی از سوی سازنده، امکان مقایسه دقیق تر را فراهم می کند. با این حال، خرید مطمئن همچنان به اصالت کالا، شماره سریال، مدارک و وضعیت واقعی نمونه وابسته است.

محدودیت ها و مواردی که پیش از خرید باید بدانید

سیلندر کامپوزیت با وجود وزن کمتر، نسبت به برخی آسیب های سطحی و ضربه ای نیازمند مراقبت دقیق است. بدنه آن را نباید مانند یک مخزن فلزی معمولی روی زمین انداخت یا با ابزار سخت جابه جا کرد. هرگونه آسیب به لایه بیرونی باید جدی گرفته شود و تشخیص قابل استفاده بودن مخزن باید به بازرس مجاز سپرده شود.

محدودیت دوم، ضرورت بررسی دوره ای و رعایت عمر طراحی است. کاربر نمی تواند صرفا به دلیل ظاهر سالم یا فشارسنج سالم، از ادامه استفاده اطمینان پیدا کند. تاریخ تولید، شماره سریال، سوابق بازرسی و الزامات قانونی محل استفاده باید مشخص باشند. اگر تاریخ تولید یا پلاک بدنه ناخوانا باشد، خرید چنین سیلندری ریسک بالاتری دارد.

محدودیت دیگر، سازگاری اتصالات است. حتی اگر فشار کاری کپسول 300 بار باشد، ممکن است رزوه یا خروجی شیر با رابط شارژ موجود کاربر هماهنگ نباشد. انتخاب آداپتور باید بر اساس نوع رزوه و استاندارد اتصال انجام شود. استفاده از تبدیل های نامطمئن می تواند نشتی یا جدا شدن ناگهانی اتصال را در پی داشته باشد.

همچنین باید به اختلاف اطلاعات وزن در صفحه فروش توجه کرد. مشخصات بالای صفحه وزن پرشده را 6.7 کیلوگرم نشان می دهد، اما در توضیحات وزن 8 کیلوگرم درج شده است. اطلاعات رسمی SEFIC برای وزن خالی 3.9 کیلوگرم است. وزن پرشده به وزن شیر، مانومتر و مقدار هوای داخل مخزن وابسته است؛ بنابراین عدد نهایی باید از فروشنده و بر اساس نمونه واقعی دریافت شود.

راهنمای خرید کپسول کامپوزیت 6.8 لیتری SEFIC

اولین مرحله در خرید، بررسی اصالت برند و مدل است. نام SEFIC، ظرفیت 6.8 لیتر، فشار کاری 300 بار و شماره مدل باید با اطلاعات سازنده مطابقت داشته باشند. بهتر است خریدار تصویر واضح پلاک، شماره سریال و تاریخ تولید را دریافت کند و از تطابق آنها با فاکتور مطمئن شود.

مرحله دوم بررسی استاندارد و گواهی است. اگر فروشنده استاندارد EN 12245، گواهی CE یا TPED را اعلام می کند، باید مدرک مربوط به مدل و سری ساخت مورد نظر را درخواست کرد. نام استاندارد بدون شماره گواهی یا امکان رهگیری، اطلاعات کاملی برای ارزیابی ایمنی نیست. در صورت استفاده حرفه ای یا سازمانی، بهتر است مدارک توسط مسئول ایمنی یا کارشناس تجهیزات فشار بالا بررسی شوند.

مرحله سوم بررسی شیر و مانومتر است. باید مشخص شود شیر برای فشار 300 بار مناسب است، رزوه آن با تجهیزات مورد استفاده سازگاری دارد و مانومتر سالم و خواناست. اگر قرار است کپسول برای شارژ PCP استفاده شود، نوع اتصال خروجی و آداپتور لازم باید پیش از خرید مشخص شود. خریدار نباید پس از خرید متوجه شود که برای اتصال به سامانه خود به قطعات نامتعارف یا تبدیل های غیرمجاز نیاز دارد.

مرحله چهارم بررسی وضعیت بدنه و تاریخ تولید است. تاریخ درج شده در صفحه وِلتورا 2022/11 است، اما باید تاریخ همان نمونه ای که تحویل می شود بررسی شود. اگر کالا قدیمی تر از اطلاعات اعلام شده باشد، تاریخ عمر طراحی و شرایط نگهداری اهمیت بیشتری پیدا می کند. بدنه باید فاقد آثار ضربه، خراش عمیق، سوختگی، ترک یا جداشدگی لایه ها باشد.

در نهایت، شرایط خدمات پس از فروش و امکان دریافت مشاوره فنی اهمیت دارد. فروشنده باید بتواند درباره روش شارژ مجاز، نوع گاز، سازگاری اتصال، محدوده دمایی، بازرسی و عمر طراحی اطلاعات روشن ارائه کند. برای کالایی که با فشار بسیار بالا کار می کند، پاسخ های مبهم مانند «با همه دستگاه ها سازگار است» یا «کاملا ضد انفجار است» نباید جایگزین مدارک فنی شوند.

قیمت کپسول کامپوزیت 6.8 لیتری SEFIC به چه عواملی بستگی دارد؟

قیمت این محصول می تواند با توجه به نرخ ارز، هزینه واردات، موجودی بازار، تاریخ تولید، اصالت کالا، وضعیت گواهی ها و متعلقات همراه تغییر کند. نوع شیر، وجود مانومتر، کیفیت اتصالات، بسته بندی و شرایط گارانتی نیز در ارزش نهایی محصول موثر هستند. به همین دلیل، مقایسه قیمت دو آگهی تنها زمانی دقیق است که هر دو کالا از نظر ظرفیت، فشار کاری، نوع ساختار، تجهیزات همراه و مدارک در شرایط یکسان باشند.

در زمان بررسی قیمت، باید مشخص شود مبلغ اعلام شده مربوط به سیلندر خالی است یا کپسول همراه شیر و مانومتر. همچنین باید پرسید آیا محصول با فشار کامل تحویل می شود یا بدون هوا عرضه خواهد شد. هزینه شارژ اولیه، حمل و نقل ایمن و تهیه رابط مناسب ممکن است جداگانه محاسبه شود. اگر فروشنده قیمت بسیار پایین تری از عرف بازار ارائه می کند، بهتر است علت آن از نظر تاریخ ساخت، نبود مدارک، آسیب بدنه یا تفاوت مدل بررسی شود.

قیمت درج شده در صفحه فروش اینترنتی ممکن است با تغییر موجودی و شرایط بازار به روز شود. بنابراین برای اطلاع از مبلغ نهایی، موجودی، هزینه ارسال و شرایط تحویل باید صفحه محصول در زمان خرید بررسی شود. برای مشاهده جزئیات و پیگیری اطلاعات فروش می توانید از صفحه قیمت کپسول کامپوزیت 6.8 لیتری SEFIC استفاده کنید.

مقایسه کپسول کامپوزیت با سیلندر فولادی

سیلندرهای فولادی از بدنه فلزی مقاوم ساخته می شوند و در بسیاری از کاربردهای صنعتی و ذخیره گاز سابقه طولانی دارند. در مقابل، سیلندرهای کامپوزیت با ترکیب لاینر و الیاف تقویت کننده تولید می شوند. تفاوت مهم این دو گروه در نسبت وزن به ظرفیت، شیوه ساخت، حساسیت به آسیب سطحی و الزامات بازرسی است.

سیلندر کامپوزیت 6.8 لیتری SEFIC طبق مشخصات سازنده حدود 3.9 کیلوگرم وزن خالی دارد. این وزن پایین تر می تواند برای کاربرانی که مخزن را مرتب جابه جا می کنند مزیت باشد. اما سیلندر فولادی ممکن است در برخی شرایط در برابر نوعی از ضربه یا سایش سطحی رفتار متفاوتی داشته باشد و روش ارزیابی آسیب آن نیز با سیلندر کامپوزیت یکسان نیست. هیچ کدام را نمی توان بدون توجه به استاندارد، کاربرد و وضعیت نگهداری برتر مطلق دانست.

برای انتخاب بین این دو، باید وزن قابل حمل، ظرفیت مورد نیاز، فشار کاری، هزینه خرید، دسترسی به خدمات بازرسی، عمر طراحی و شرایط محیطی را در نظر گرفت. اگر وزن کم اولویت اصلی باشد، کامپوزیت می تواند گزینه مناسبی باشد. اگر شرایط کاربری شامل ضربه های مکرر، محیط خشن یا دسترسی محدود به مراکز بازرسی تخصصی باشد، لازم است محدودیت های نگهداری و تعمیر آن با دقت بیشتری بررسی شود.

تفاوت سیلندر کامپوزیت با کپسول های تمام فلزی

در سیلندر تمام فلزی، بدنه اصلی از فلز ساخته می شود و همان بدنه فشار داخلی را تحمل می کند. در سیلندر کامپوزیت، لایه فلزی داخلی با الیاف و رزین تقویت می شود. این تفاوت فقط به ظاهر مربوط نیست و بر نحوه تولید، آزمون، بازرسی و معیارهای پذیرش آسیب اثر می گذارد.

در سیلندر کامپوزیت، لایه بیرونی ممکن است بخشی از ساختار اصلی تحمل فشار باشد. بنابراین ترک، بریدگی یا جداشدگی در این لایه می تواند مسئله ای ساختاری محسوب شود. در سیلندر فلزی نیز خوردگی، فرورفتگی و تغییر شکل اهمیت دارد، اما معیارهای ارزیابی آن بر اساس جنس و استاندارد مربوط تعیین می شوند. در هر دو نوع، استفاده از مخزن آسیب دیده یا فاقد مدارک معتبر ممنوع و خطرناک است.

آیا کپسول 6.8 لیتری برای همه تفنگ های PCP مناسب است؟

خیر. ظرفیت 6.8 لیتر و فشار کاری 300 بار فقط بخشی از اطلاعات لازم برای انتخاب منبع شارژ است. فشار مجاز مخزن تفنگ، نوع شیر، نوع رابط، فشار باقیمانده مورد نیاز، سازگاری شلنگ و کیفیت هوای فشرده نیز باید بررسی شوند. بعضی تفنگ ها فشار کاری پایین تری دارند و شارژ آنها تا فشار بالاتر می تواند به مخزن یا اجزای داخلی آسیب بزند.

پیش از اتصال باید دفترچه تفنگ و تجهیزات شارژ مطالعه شود. اگر دستگاه به اتصال خاصی نیاز دارد، آداپتور تایید شده همان سیستم باید تهیه شود. هرگز نباید با تغییر رزوه، تراشکاری یا استفاده از اتصالات دست ساز تلاش کرد دو قطعه ناسازگار را به یکدیگر متصل کرد.

جمع بندی

کپسول کامپوزیت 6.8 لیتری SEFIC یک مخزن هوای فشرده با ظرفیت 6.8 لیتر و فشار کاری 300 بار است که بر اساس اطلاعات سازنده، ساختاری متشکل از لاینر آلومینیومی و تقویت کننده کامپوزیت فیبر کربن دارد. فشار تست اعلام شده برای آن 450 بار، قطر بدنه 157 میلی متر، ارتفاع بدنه بدون شیر 530 میلی متر و وزن خالی حدود 3.9 کیلوگرم است. صفحه محصول وِلتورا نیز وجود شیر 300 بار، مانومتر، نشانگر فشار و طول 62 سانتی متر با شیر را ذکر می کند.

وزن پرشده در صفحه وِلتورا با دو عدد متفاوت درج شده است؛ به همین دلیل لازم است وزن واقعی نمونه تحویلی استعلام شود. همچنین تاریخ تولید، شماره سریال، گواهی استاندارد، نوع رزوه شیر و سازگاری آن با سامانه شارژ باید پیش از خرید بررسی شوند. فشار تست 450 بار نباید با فشار کاری اشتباه گرفته شود و پر کردن مخزن بالاتر از 300 بار مجاز نیست.

این مدل می تواند برای افرادی که به ذخیره هوای فشرده قابل حمل نیاز دارند گزینه ای قابل بررسی باشد؛ به ویژه اگر وزن کمتر و ظرفیت مناسب برایشان اهمیت داشته باشد. برای استفاده در تجهیزات PCP، سازگاری اتصالات و رعایت دستورالعمل سازنده تفنگ ضروری است. استفاده از هوای تمیز و خشک، کنترل فشار، پر کردن آهسته و بازرسی منظم نیز از اصول مهم بهره برداری ایمن هستند. برای مشاهده مشخصات فروش و بررسی شرایط تهیه محصول می توانید به صفحه خرید کپسول کامپوزیت 6.8 لیتری SEFIC مراجعه کنید. همچنین برای پیگیری خرید و دریافت اطلاعات تکمیلی، صفحه جهت سفارش کپسول کامپوزیت 6.8 لیتری SEFIC در دسترس است.

سوالات متداول درباره کپسول کامپوزیت 6.8 لیتری SEFIC

1. ظرفیت کپسول کامپوزیت SEFIC چقدر است؟

ظرفیت آبی این مدل 6.8 لیتر است. ظرفیت آبی، حجم داخلی مخزن بر اساس اندازه گیری با آب را نشان می دهد و با حجم هوای آزاد قابل استفاده یکسان نیست.

2. فشار کاری این کپسول چند بار است؟

فشار کاری اعلام شده برای مدل 6.8 لیتری SEFIC برابر با 300 بار است. هنگام پر کردن باید به همین مقدار و مشخصات حک شده روی سیلندر توجه کرد.

3. فشار تست 450 بار به چه معناست؟

450 بار فشار آزمون اعلام شده برای ارزیابی سیلندر است و فشار مجاز استفاده روزمره محسوب نمی شود. کاربر نباید مخزن را تا 450 بار پر کند.

4. جنس کپسول کامپوزیت 6.8 لیتری SEFIC چیست؟

طبق اطلاعات محصول، ساختار آن دارای لایه داخلی آلومینیومی و روکش تقویت کننده کامپوزیت فیبر کربن است. برای جزئیات دقیق ساختار و گواهی مواد باید مدارک سازنده بررسی شود.

5. وزن خالی کپسول چقدر است؟

سازنده برای مدل 6.8 لیتری وزن حدود 3.9 کیلوگرم را اعلام کرده است. وزن نهایی با شیر و متعلقات ممکن است متفاوت باشد.

6. وزن پرشده کپسول چقدر است؟

صفحه وِلتورا وزن پرشده را در بخش مشخصات 6.7 کیلوگرم و در متن توضیحات 8 کیلوگرم درج کرده است. به دلیل این اختلاف، باید وزن نمونه واقعی از فروشنده استعلام شود.

7. آیا این کپسول برای شارژ تفنگ PCP قابل استفاده است؟

صفحه فروش وِلتورا این محصول را برای شارژ تفنگ های PCP معرفی کرده است. با این حال، پیش از استفاده باید سازگاری شیر، رزوه، آداپتور، فشار و کیفیت هوای فشرده با دستورالعمل سازنده تفنگ بررسی شود.

8. آیا می توان تمام تفنگ های PCP را با فشار 300 بار شارژ کرد؟

خیر. فشار مجاز هر تفنگ به طراحی مخزن آن بستگی دارد. فشار شارژ نباید از حداکثر فشار تعیین شده توسط سازنده تفنگ بیشتر شود.

9. آیا کپسول همراه شیر و مانومتر عرضه می شود؟

در صفحه محصول وِلتورا وجود شیر 300 بار و مانومتر ذکر شده است. هنگام خرید باید کامل بودن این قطعات و مشخصات فشار نامی آنها بررسی شود.

10. قطر و طول کپسول چقدر است؟

قطر بدنه در اطلاعات سازنده 157 میلی متر و ارتفاع بدنه بدون شیر 530 میلی متر اعلام شده است. صفحه وِلتورا طول با شیر را 62 سانتی متر درج کرده است.

11. عمر مفید این کپسول چند سال است؟

در صفحه وِلتورا مدت استفاده 15 سال پس از زمان تولید اعلام شده است. عمر واقعی و تاریخ پایان مجاز استفاده باید بر اساس پلاک، مدارک سازنده و الزامات بازرسی تعیین شود.

12. تاریخ تولید محصول چه زمانی است؟

تاریخ ساخت درج شده در صفحه وِلتورا 2022/11 است. خریدار باید تاریخ تولید و شماره سریال نمونه تحویلی را بررسی کند؛ زیرا ممکن است موجودی کالا با اطلاعات صفحه متفاوت باشد.

13. آیا کپسول کامپوزیت کاملا ضد انفجار است؟

هیچ مخزن فشار بالایی را نباید بدون قید و شرط ضد انفجار دانست. طراحی و آزمون استاندارد می تواند سطح ایمنی محصول را مشخص کند، اما پر کردن بیش از فشار مجاز، ضربه، حرارت یا آسیب ساختاری همچنان خطرناک است.

14. آیا فشار تست همان فشار قابل پر کردن است؟

خیر. فشار تست برای آزمون فنی تعریف می شود و فشار کاری برای استفاده عادی است. برای این مدل فشار کاری 300 بار اعلام شده و عدد 450 بار فقط فشار تست است.

15. آیا کپسول کامپوزیت به بازرسی دوره ای نیاز دارد؟

بله. سیلندرهای کامپوزیت باید طبق استاندارد مربوط، دستورالعمل سازنده و مقررات محل استفاده بازرسی شوند. استاندارد ISO 11623 الزامات بازرسی دوره ای و آزمون سیلندرهای کامپوزیت را پوشش می دهد.

16. اگر کپسول از ارتفاع سقوط کند چه باید کرد؟

نباید صرفا به دلیل نبود ترک ظاهری از آن استفاده کرد. مخزن باید از چرخه استفاده خارج شود و توسط مرکز صلاحیت دار بررسی شود. آسیب لایه کامپوزیت ممکن است با نگاه سطحی قابل تشخیص نباشد.

17. آیا می توان از اکسیژن یا گازهای دیگر برای پر کردن آن استفاده کرد؟

برای کاربرد PCP باید فقط از گاز مجاز و تعیین شده در دستورالعمل تجهیزات، یعنی هوای فشرده تمیز و خشک استفاده کرد. استفاده از اکسیژن یا گاز دیگر بدون تایید صریح سازنده می تواند خطرناک باشد.

18. چگونه باید از کپسول نگهداری کرد؟

مخزن باید در محیط خشک و دارای تهویه، دور از حرارت، شعله، ضربه، مواد شیمیایی ناسازگار و تابش شدید نگهداری شود. هنگام حمل نیز باید از ضربه به بدنه و شیر جلوگیری کرد.

19. آیا برای اتصال به تفنگ PCP به آداپتور نیاز است؟

بسته به نوع شیر و اتصال تفنگ یا شلنگ شارژ، ممکن است آداپتور مناسب لازم باشد. نوع رزوه و فشار نامی رابط باید با مشخصات هر دو قطعه تطابق داشته باشد.

20. هنگام خرید این کپسول چه مواردی را باید بررسی کرد؟

اصالت برند، شماره سریال، تاریخ تولید، فشار کاری، فشار تست، استاندارد و گواهی، سلامت بدنه، وضعیت شیر و مانومتر، نوع اتصال، وزن واقعی و شرایط خدمات پس از فروش از مهم ترین موارد بررسی هستند.

21. آیا وزن کمتر به معنی مقاومت کمتر است؟

نه لزوما. در سیلندر کامپوزیت، الیاف تقویت کننده برای تحمل فشار طراحی شده اند و نسبت استحکام به وزن بالایی دارند. با این حال، مقاومت واقعی فقط با بررسی طراحی، آزمون ها، استاندارد و وضعیت بدنه قابل ارزیابی است.

22. آیا می توان بدنه کپسول را رنگ کرد یا تعمیر سطحی انجام داد؟

بدون تایید سازنده نباید از رنگ، حلال، سنباده یا مواد شیمیایی روی بدنه استفاده کرد. هرگونه آسیب به لایه بیرونی باید توسط متخصص بررسی شود و تعمیر خودسرانه مجاز نیست.

23. چرا فشار کپسول پس از پر کردن ممکن است کاهش پیدا کند؟

افزایش دما در زمان پر کردن می تواند فشار نمایش داده شده را بالا ببرد. پس از سرد شدن، فشار ممکن است کاهش یابد. نشتی نیز یکی از دلایل احتمالی افت فشار است و در صورت مشاهده افت غیرعادی باید مخزن بررسی شود.

24. آیا کپسول 6.8 لیتری برای حمل روزمره مناسب است؟

وزن خالی حدود 3.9 کیلوگرم می تواند حمل آن را نسبت به برخی سیلندرهای فولادی آسان تر کند، اما وزن پرشده و ابعاد واقعی باید در نظر گرفته شوند. حمل باید با مهار مناسب و محافظت از شیر انجام شود.

25. قیمت کپسول کامپوزیت 6.8 لیتری SEFIC چگونه تعیین می شود؟

قیمت به نرخ ارز، موجودی، تاریخ تولید، اصالت، مدارک استاندارد، شیر و مانومتر همراه و شرایط فروش بستگی دارد. برای اطلاع از قیمت روز باید صفحه محصول و شرایط تحویل در زمان خرید بررسی شود.
